Návod k instalaci a spuštění: Forseti eValve

1. Úvod

​

Co to je Forseti eValve
Forseti eValve je Wi-Fi radiátorová hlavice umožňující ruční i vzdálené ovládání pomocí mobilní aplikace, chytré plánování teploty v každé místnosti, detekci otevřeného okna a další funkce. Uspoří až 36 % nákladů za vytápění.

​

Co je potřeba pro provoz Forseti eValve
Pro využívání všech funkcí inteligentních radiátorových hlavic je třeba propojit hlavice se zařízením Forseti eHub nebo Forseti eTherm. Hlavice Forseti eValve potřebují jedno z těchto zařízení jako bránu pro připojení k internetu. Hlavice je možné používat bez této brány, ale bude je tak možné ovládat pouze ručně.

​

Kompatibilita Forseti eValve

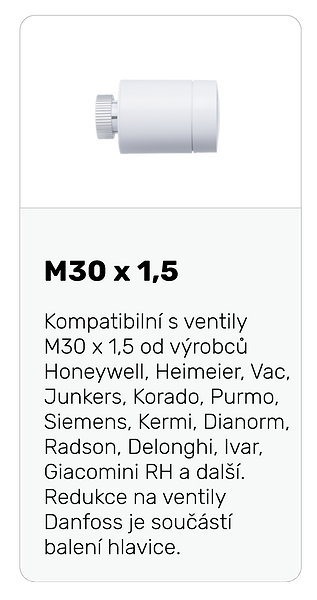

Radiátorové hlavice jsou kompatibilní s ventily typu M30 a Danfoss (na obrázku).
Pro ostatní méně časté typy ventilů je potřeba zakoupit adaptér z vašeho typu ventilu na typ M30 x 1,5 nebo kontaktovat topenáře za účelem výměny ventilu.

​

​

               M30 x 1,5                                 Danfoss



​

​

​

​

​

​

​

​

2. Instalace a první spuštění

​

Aplikace Forseti Home
I. Stáhněte si mobilní aplikaci Forseti Home z AppStore nebo Google Play,
nainstalujte ji a spusťte. Ke stažení aplikace stačí fotoaparátem oskenovat QR kód:

​

​

​

​

​

​







II. V aplikaci vytvořte nový účet a vyberte, jakou konfiguraci hlavic přidáváte:
Forseti eTherm + eValve (s termostatem) nebo Forseti eValve a Forseti eHub.

​

III. Spárujte internetovou bránu pro hlavice Forseti eHub nebo termostat Forseti eTherm (více v následujícím kroku tohoto manuálu nebo v uživatelském manuálu pro Forseti eHub nebo Forseti eTherm).

​

​

Párování Forseti eHub / eTherm
Ujistěte se, že je zařízení připojeno k napájení a připraveno na párování
(signalizované přerušovaným blikáním modré barvy).

V aplikaci spusťte přidání zařízení a postupujte podle instrukcí na obrazovce:

​

I. Na výzvu aplikace přejděte do nastavení Wi-Fi vašeho telefonu / tabletu a připojte se k Wi-Fi síťi: Forseti eHub “XXXX” nebo Forseti eTherm “XXXX”.
Poznámka: “XXXX” je unikátní identifikátor vašeho zařízení (Forseti eHub / eTherm).

​

II. Po připojení na tuto Wi-Fi síť se vraťte do aplikace.
Poznámka.: Tato síť nemá přístup k internetu.

​

III. V aplikaci vyberte domácí Wi-Fi síť na které chcete zařízení provozovat a udělte k ní přístup zařízením Forseti.
Poznámka.: Může nastat problém s připojením k některým 5 GHz Wi-Fi sítím.
Pro správnou funkčnost WiFi připojení je potřeba nastavit vaši síť do režimu podporujícícho také frekvenci 2,4 GHz.

​

IV. Aplikace potvrdí úspěšně spárování zařízení.
Poznámka: V případě, že párování selže, odpojte prosím zařízení od napájení a uveďte do továrního nastavení (viz uživatelský manuál Forseti eHub nebo Forseti eTherm). Ukončete i aplikaci Forseti Home. Ujistěte se, že jste na začátku párování připojení k internetu (nikoliv k Wi-Fi vysílané zařízením Forseti).

​

Instalace Forseti eValve na radiátor
Radiátorovou hlavici ve vypnutém stavu (bez baterií) našroubujte na ventil radiátoru, je-li třeba použijte vhodnou redukci.

​

Při montáži dbejte na to, aby nápis TOP na zadní straně hlavice směřoval vzhůru a lícoval s výstupkem na krytu. Hlavice musí být na ventilu dobře dotažena. Pro snazší dosažení hlavice z ní můžete sejmout kryt (popsáno v dalším bodě).

Doporučujeme dotahovat pomocí vhodného nástroje (např. instalatérské kleště).

Vložte do radiátorové hlavice baterie. Pro přístup k bateriím otočte kryt proti směru hodinových ručiček a sejměte ho.

​

​

​

​

​

​

​

​

​

​

​

Kalibrace Forseti eValve po nasazení na radiátor
Hlavice se po zapnutí nachází v instalačním režimu znázorněném ikonou        .

​

Tlačítko podržte cca 5 sekund, až se na displeji zobrazí F1-1 (první fáze kalibrace). Krátce nato stiskněte tlačítko hlavice, na displeji se zobrazí F1-2 a kalibrace bude dokončena. Po dokončení kalibrace je hlavice připravena na párování.
Poznámka: Pokud hlavice není na ventilu správně nainstalována, nebo pokud je třeba ji z nějakého důvodu odmontovat, před dalším nasazením je potřeba opět vyvolat kalibrační režim podržením tlačítka hlavice po dobu 30 - 40 sekund, až se zobrazí F1. Následně přejít točením po směru hoďinových ručiček na F4 a potvrdit reset zmáčknutím tlačítka. Na hlavici se zobrazí ikona “klíče”. Dále opakujte postup z bodu 2.3.

​

Párování Forseti eValve
I. V aplikaci zahajte párování hlavice stisknutím na tlačítko “párovat”.

II. Rychle po sobě 3 - 5 krát stiskněte tlačítko hlavice. Zahájení párování je potvrzeno zeleným LED světlem po obvodu hlavice.

III. Nyní je hlavice spárována. Přiřaďte ji v mobilní aplikaci do konkrétní místnosti.

IV. Pokud máte další hlavice Forseti eValve, v aplikaci klikněte na tlačítko “přidat další zařízení” a proces párování opakujte (později lze vyvolat v nastavení).

​

​

3. Ovládání a funkce Forseti eValve

​

​

​

​

























​

​

Podržení tlačítka po dobu 3 vteřin - Zámek
Podržení tlačítka po dobu 10 vteřin - Menu

​

V menu:

F1 - zpět
F2 - detekce otevřeného okna vypnout/zapnout
F3 - detekce ventilu vypnout/zapnout (není vidět na displeji)
F4 - reset do továrního nastavení (zapomenutí párovacích údajů)



Režimy a nastavování teplot
Daná místnost a tedy i hlavice v ní se mohou nacházet v jednom ze tří režimů:
Plán        , Manuální        , Vypnuto (žádná ikona se nezobrazuje).

​

Mezi režimy lze přepínat tlačítkem. První stisk tlačítka hlavici probudí, druhý pak přepne režim. Změna režimu a teploty se promítne na všech hlavicích v místnosti.

​

Režim Plán
Pokud je hlavice v režimu Plán, bude se chovat podle plánu, který jste si nastavili v aplikaci. Ruční změna teploty (na hlavici) v tomto režimu vyvolá dočasnou změnu teploty pro tuto místnosti. Výchozí délku této dočasné změny teploty můžete změnit v aplikaci (výchozí nastavení je 60 min).

​

Režim Manuální
Pokud je hlavice v režimu Manuální, drží vámi nastavenou teplotu. Změna teploty na hlavici se promítne do aplikace jako změna nastavené ruční teploty.

​

Režim Vypnuto
V režimu vypnuto hlavice drží obdobně jako v režimu manuální poslední nastavenou teplotu, nejméně pak nejnižší povolenou teplotu domova (výchozí 5° C) tak, aby se zamezilo zamrznutí a poškození vašeho topného systému.

4. Technické specifikace a ostatní

​











































​

​

​

​

​

​

​

​

Do kalibračního režimu lze také vstoupit vyjmutím a opětovným vložením baterií. Po výměně baterií je nutné Forseti eValve znovu kalibrovat.

​

Elektronické hlavice vždy obsahují motorek, který vydává zvuk. Pokud vás zvuk motorku ruší (např. v ložnici přes noc), nastavte hlavici na nejnižší teplotu nebo v dané místnosti použijte hlavici klasickou.

​

Toto zařízení je určeno výhradně k vnitřnímu použití.


Vyvinuto v ČR a ČLR. Vyrobeno v ČLR.
